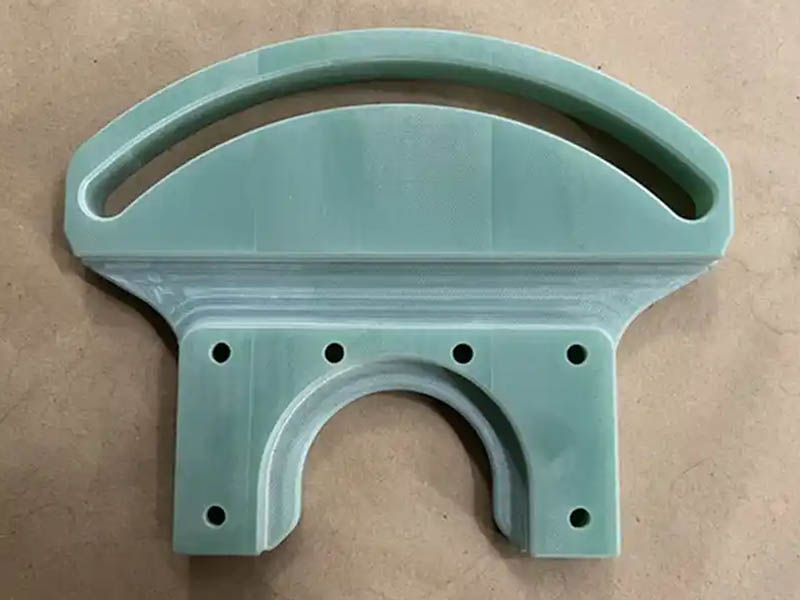

Il s'agit de l'utilisation de machines à commande numérique (CNC) pour couper, façonner et percer le FR4 (un stratifié de résine époxy renforcée de fibres de verre ignifugées) afin de fabriquer des isolateurs électroniques de précision, des supports de circuits imprimés et diverses pièces mécaniques avec une excellente résistance, des propriétés électriques et une résistance à l'humidité.

D'abord, FR4 Ce matériau ignifuge est composé de résine époxy et de tissu de fibres de verre. L'abréviation « FR » indique sa résistance au feu, et le chiffre « 4 » son indice de résistance. Il est principalement utilisé comme substrat pour les circuits imprimés (PCB) et comme matière première pour divers composants isolants. Il présente une résistance mécanique élevée, des propriétés électriques stables et une bonne résistance à la chaleur, et répond à la norme ignifuge UL94 V-0.

Alors pourquoi utiliser une commande numérique par CNC pour usiner du FR4 ?

1. Haute précision : Le matériau FR4 est sujet au délaminage si le processus de stratification est légèrement irrégulier. L'usinage CNC utilise des programmes informatiques pour contrôler les outils de coupe, et la vitesse et l'avance peuvent être précises à plusieurs décimales près, maîtrisant ainsi l'erreur d'usinage à ±0,02 mm près. Il est difficile d'atteindre ce niveau de précision de manière constante avec les méthodes manuelles traditionnelles ou les machines-outils classiques.

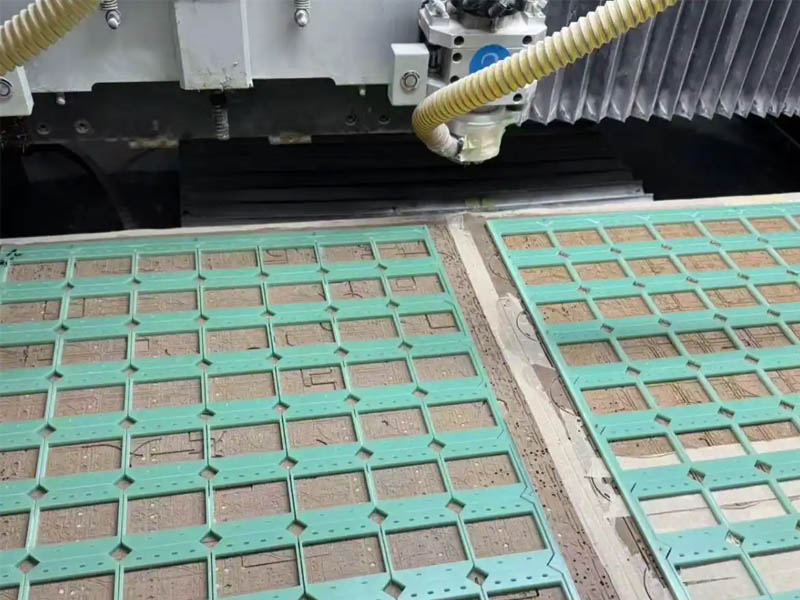

2. Haute efficacité : La commande numérique par ordinateur (CNC) fonctionne automatiquement et en continu, réalisant le perçage, le fraisage et la découpe en une seule opération. Elle peut également fonctionner 24 heures sur 24, ce qui la rend particulièrement adaptée à la production en série. Par exemple, pour la fabrication de pièces isolantes pour abat-jour de lampes LED, le perçage peut être suivi d'un fraisage afin de créer un cercle, de manière rapide et précise.

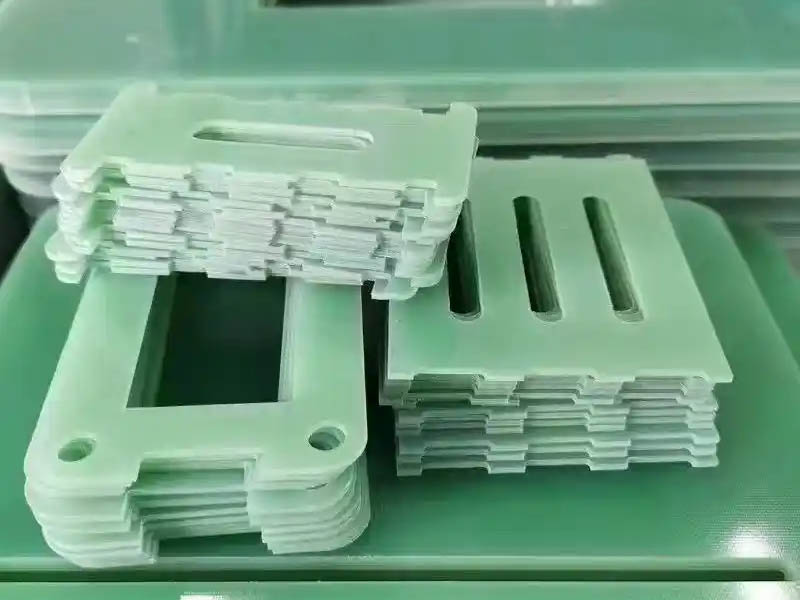

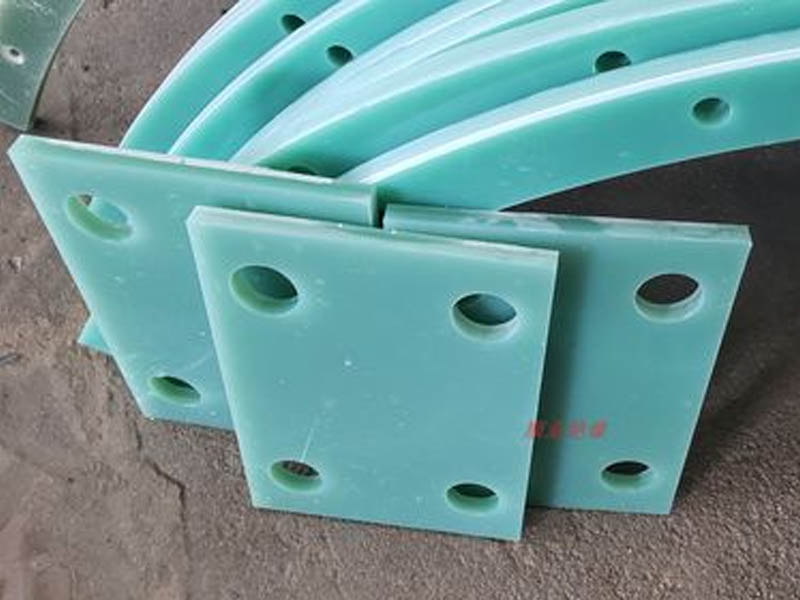

3. Versatilité: Il est possible d'usiner le FR4 en diverses formes complexes. On le transforme souvent en joints et déflecteurs isolants, présentant parfois des orifices irréguliers, des surfaces courbes ou des parois minces. La technologie CNC, grâce à ses multiples axes et à sa programmation, permet de réaliser aisément ces pièces, contrairement aux tours et fraiseuses traditionnels.
